제품소개

시스템비계

SYSTEM SCAFFOLDING

시스템(수평재)

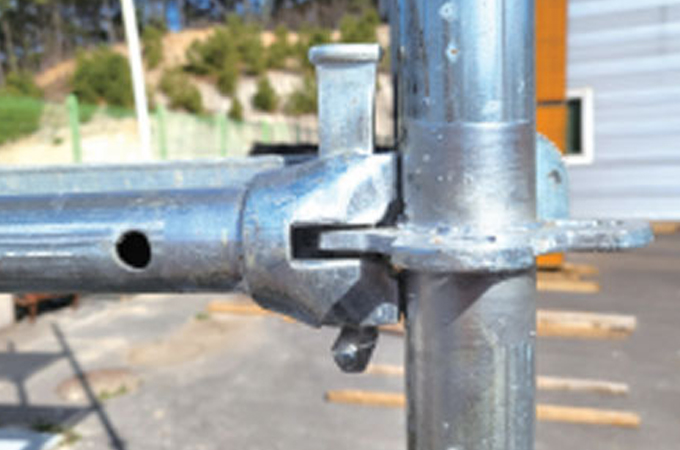

수평재 OK타입

안고리만 사용 가능합니다.

규격	주주간격	길이(mm)	파이프길이(mm)
H-1829	1,829	1,780	1,678
H-1524	1,524	1,475	1,373
H-1219	1,219	1,170	1,068
H-914	914	865	763
H-610	610	561	459
H-305	305	256	154

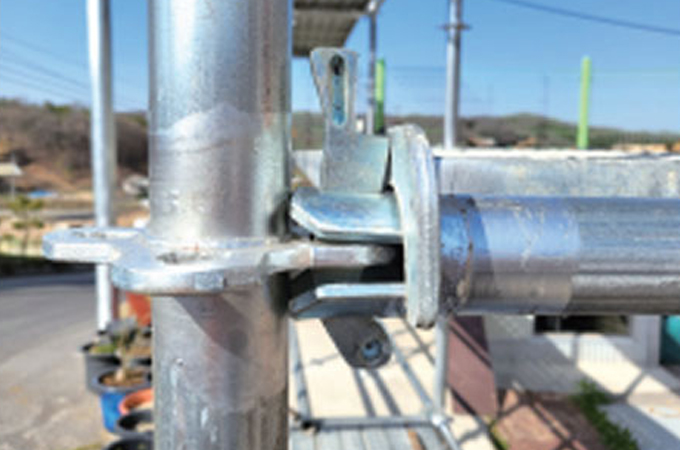

수평재 O타입

바깥고리 안고리 병행사용 가능합니다.

규격	주주간격	길이(mm)	파이프길이(mm)
H-1829	1,817	1,769	1,675
H-1524	1,512	1,464	1,370
H-1219	1,202	1,159	1,065
H-914	902	854	760
H-610	598	550	456
H-305	293	245	151

U헤드U-head

시스템비계를 구성하는 기둥부재로써 비계 하중을 지탱하고 하부로 전달합니다.

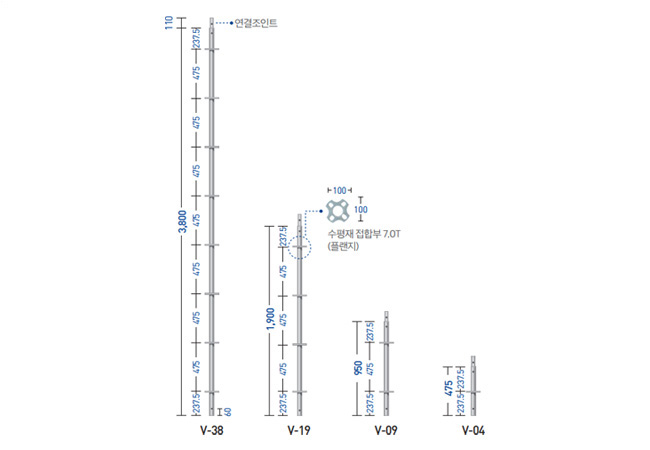

수직재POST

수직으로 세워서 설치되는 기둥역할 부재입니다.
STK500 재질을 사용하여 견고하고 강도가 높습니다.
연결 프렌지는 4방향(4Holes) 방식이며, 수평재 또는 대각가새를 체결할 수 있습니다.

좌우 스크롤을 하여주십시오.

품목	길이(mm)	중량(kg)	밴딩단위(ea)
V-38	3,800	12.6	100
V-19	1,900	6.7	100
V-09	950	3.6	200
V-04	475	2.2	400

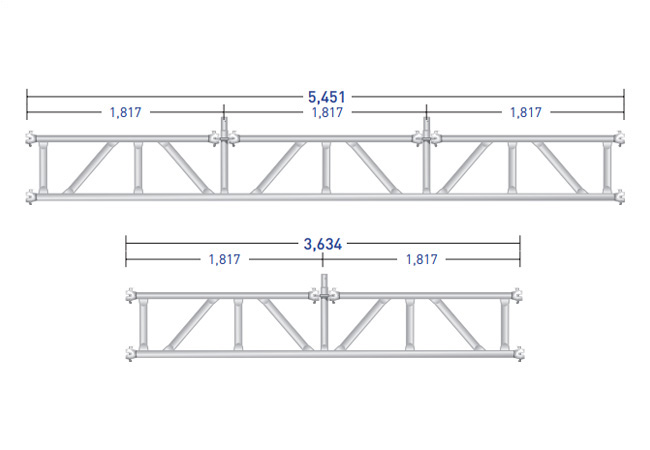

트러스TRUSS

좌우 스크롤을 하여주십시오.

품목	중량(kg)	밴딩단위(ea)
TR-5400	29.2	10
TR-3600	19.5	10

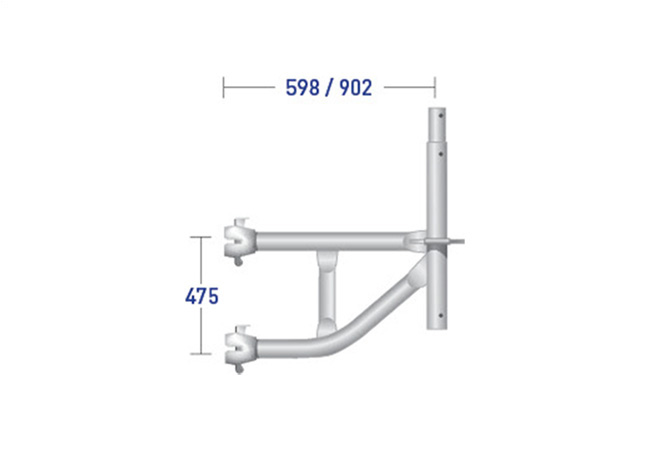

브라켓BRACKET

좌우 스크롤을 하여주십시오.

규격	중량(kg)	밴딩단위(ea)
598 x 475	6.4	50
902 x 475	7.5	50

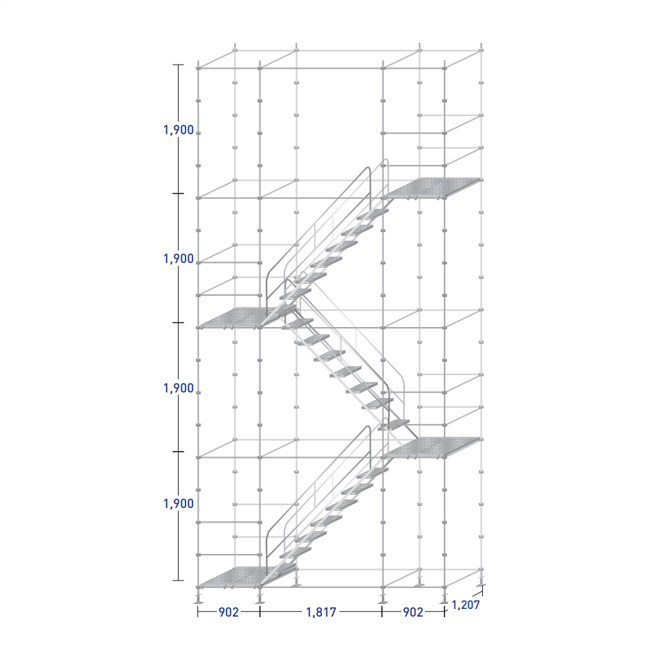

워킹타워독립형WALKING TOWER

좌우 스크롤을 하여주십시오.

품목	규격	기초+상부	2단 추가	1단 추가
수직재	V-38	-	8	-
수직재	V-19	-	-	8
수평재	H-18	2	4	2
	H-12	4	12	6
	H-09	4	16	8
대각재	B-1918	-	4	2
안전발판	400 x 1,212	2	4	2
계단발판	500 x 2,515	-	2	1
핸드레일	-	-	4	2
조절형받침물	L-600	8	-	-

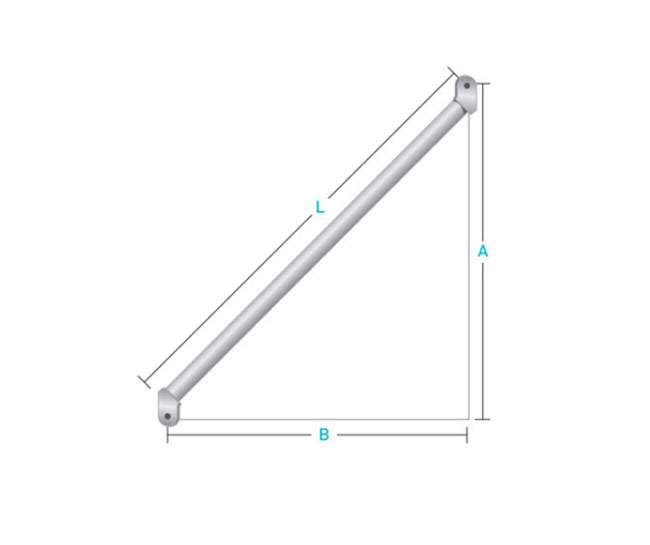

대각재BRACING

좌우 스크롤을 하여주십시오.

품목	L(mm)	A(mm)	B(mm)	중량(kg)	밴딩단위(ea)
B-1712	1,974	1,725	1,219	5.1	100
B-1709	1,845	1,725	914	4.9	100

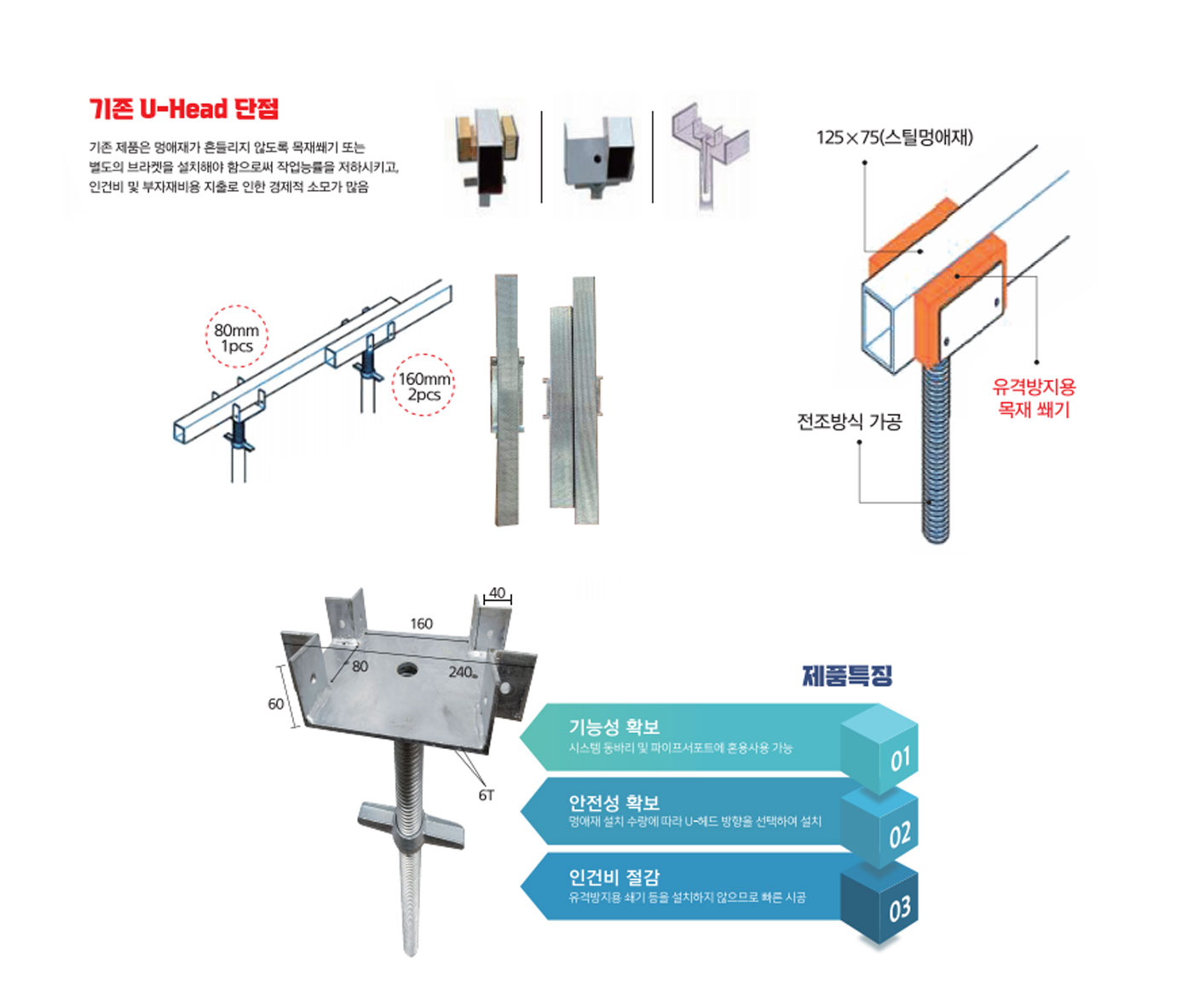

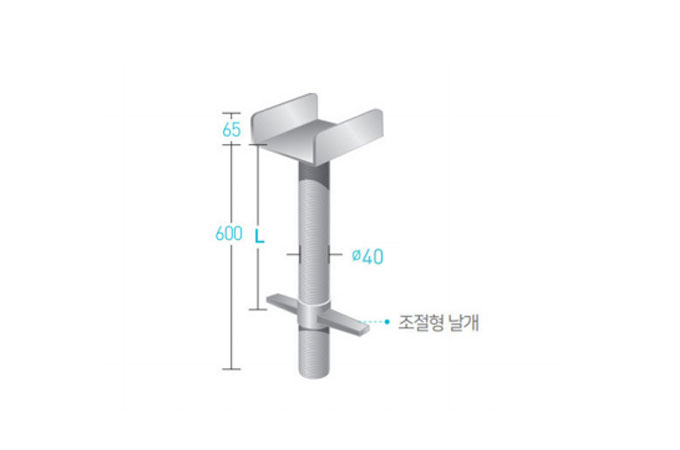

상부용 조절형 받침철물U-HEAD JACKEY

품목	L(mm)	중량(kg)
UH	150-450	5.0
250ea / 1밴딩

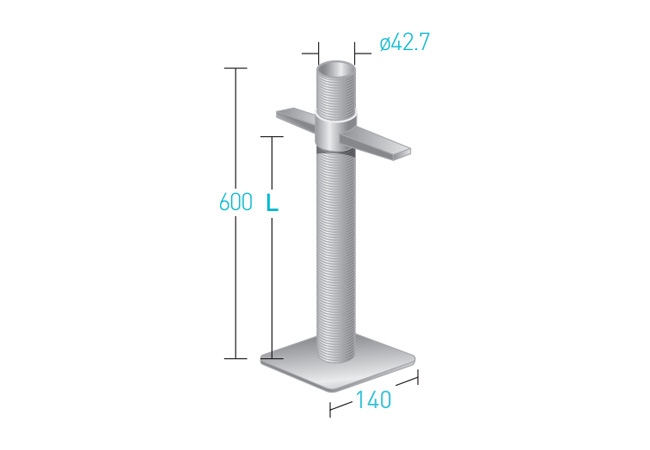

하부용 조절형 받침철물BASE JACKEY

품목	L(mm)	중량(kg)
JB600	150-450	4.0
400ea / 1밴딩

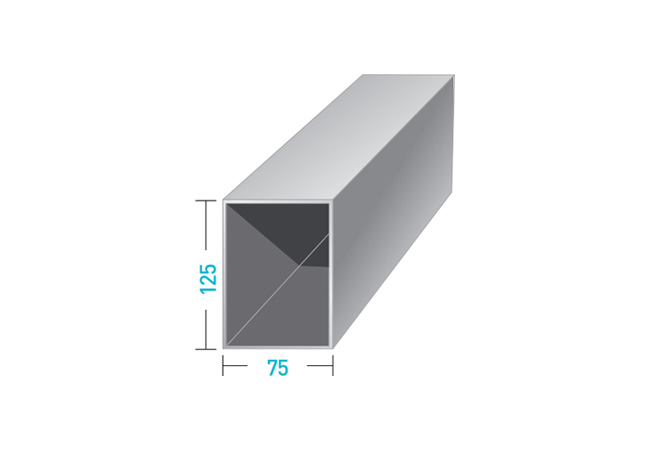

멍에재YOKE

좌우 스크롤을 하여주십시오.

품목	중량(kg)	밴딩단위(ea)
4m	34.8	50
3m	25.0	50
2.5m	21.7	50
2m	17.3	50
1.5m	13.0	50
1m	8.7	50

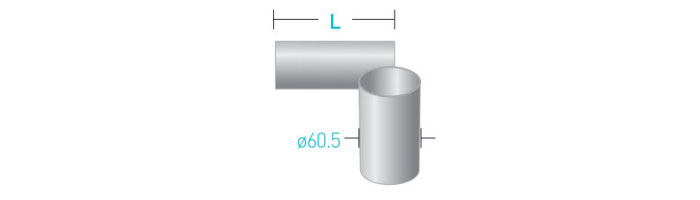

카프링U-HEAD Socket

좌우 스크롤을 하여주십시오.

품목	L(mm)	중량(kg)
커프링	120	5
50ea / 1자루

유로폼

EURO FORM

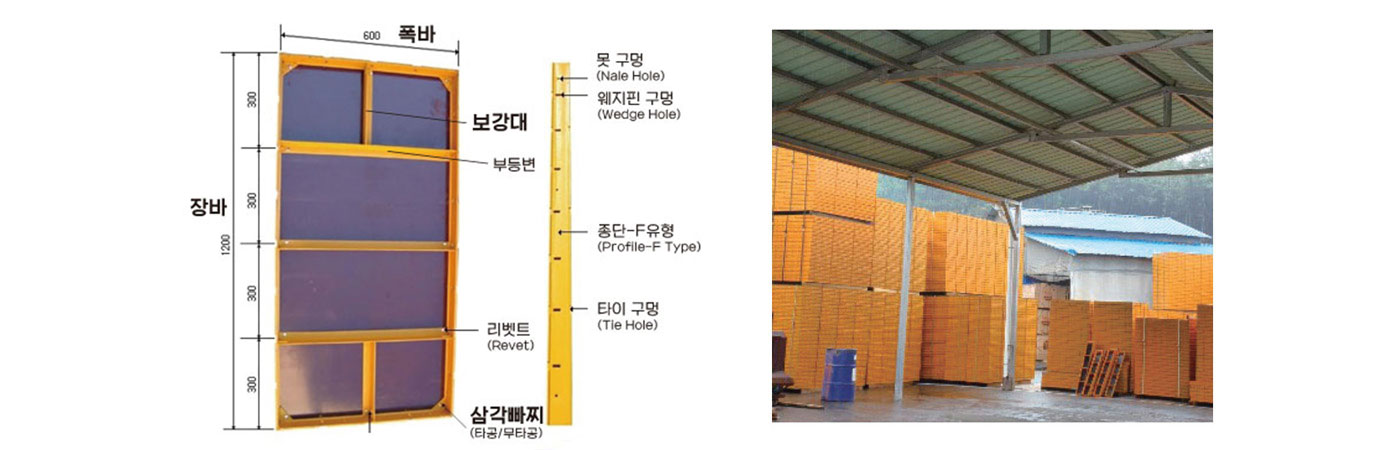

유로폼EURO FORM

콘크리트 거푸집의 가장 일반적 형태로써 규격화된 강재프레임에 코팅합판을 조립한 구성으로 설치/해체 방법이 단순하여 누구나 쉽게 작업할 수 있습니다.
유로폼을 결합하여 다양한 구조의 거푸집 형성이 가능하며, 합판 파손 시 교체를 통해 재사용이 가능합니다.
일일생산량 : 6,000set

좌우 스크롤을 하여주십시오.

폭바(mm)
600
500
450
400
300
200

장바(mm)/1200씨리즈
600 x 1,200
500 x 1,200
450 x 1,200
400 x 1,200
300 x 1,200
200 x 1,200

장바(mm)/900씨리즈
600 x 900
500 x 900
450 x 900
400 x 900
300 x 900
200 x 900

장바(mm)/600씨리즈
600 x 600
500 x 600
450 x 600
400 x 600
300 x 600
200 x 600

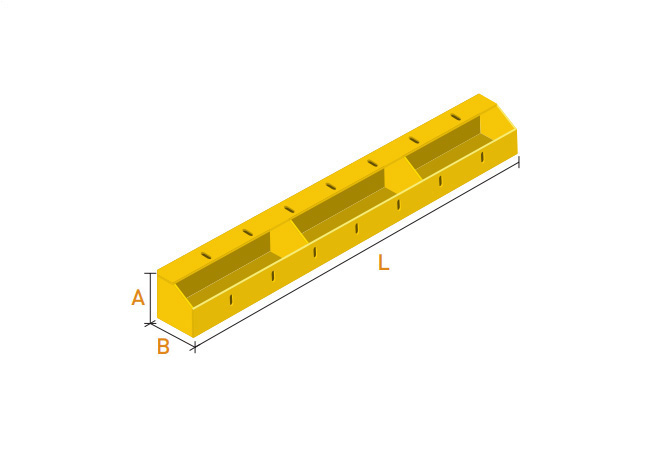

인코너IN-CORNER

벽면과 벽면이 꺾이는 부분의 안쪽 부분에 웨지핀을 연결하여 설치됩니다.
일일생산량 : 2,500set

좌우 스크롤을 하여주십시오.

A(mm)	B(mm)	L(mm) 1200씨리즈	L(mm) 900씨리즈	L(mm) 600씨리즈
100	100	1,200	900	600
100	150	1,200	900	600
100	200	1,200	900	600
100	250	1,200	900	600
150	150	1,200	900	600

자재 가공 장비 내역

좌우 스크롤을 하여주십시오.

장비	종류	수량
C/S 프레스	200t	1대
	160t	4대
	110t	4대
	80t	2대
파워프레스	7t	4대
	5t	2대
	2t	2대

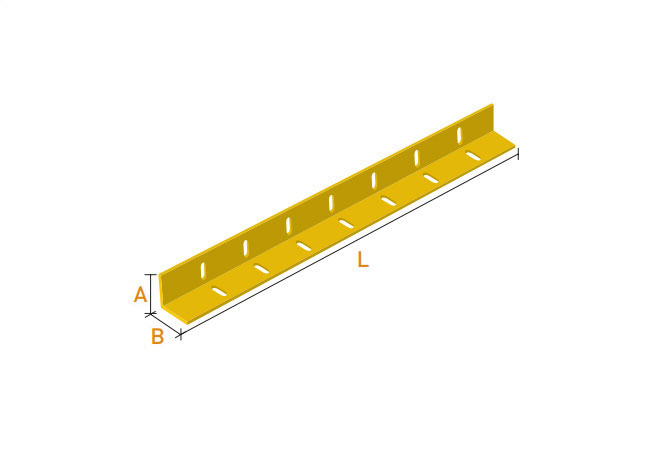

아웃코너OUT-CORNER

벽면과 벽면이 꺾이는 부분의 바깥 부분에 아웃코너가 설치됩니다.

좌우 스크롤을 하여주십시오.

A(mm)	B(mm)	L(mm)	중량(kg)
63.5	63.5	1,200	6.8
63.5	63.5	2,400	13.6

아웃코너 판넬

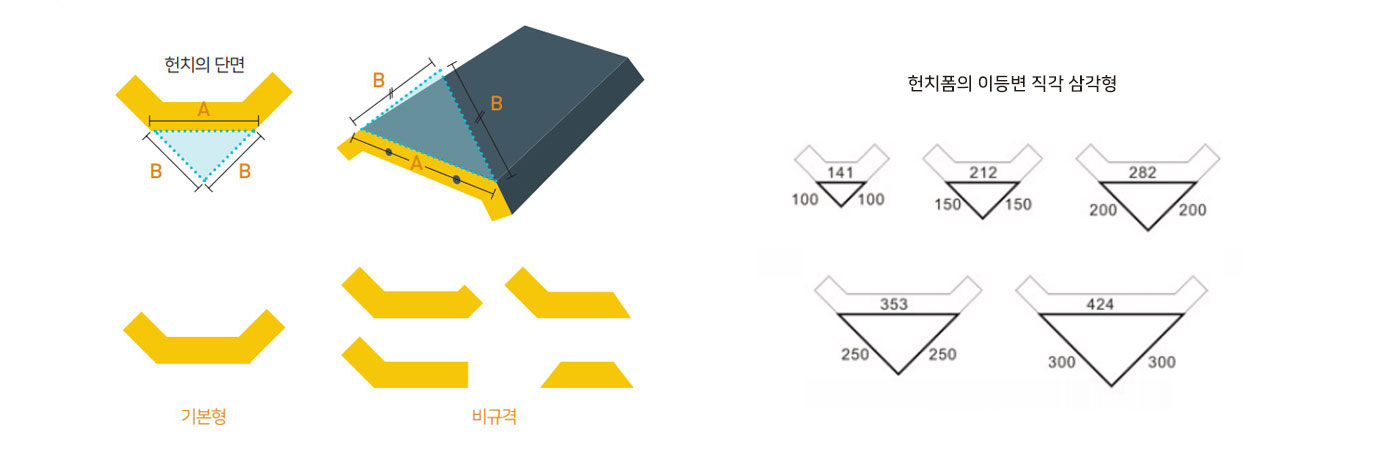

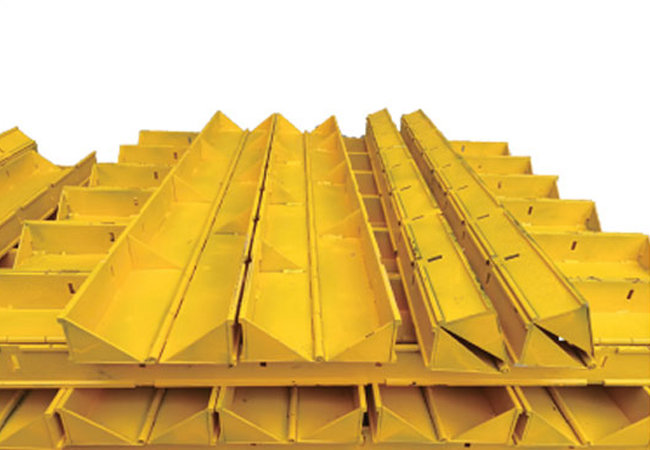

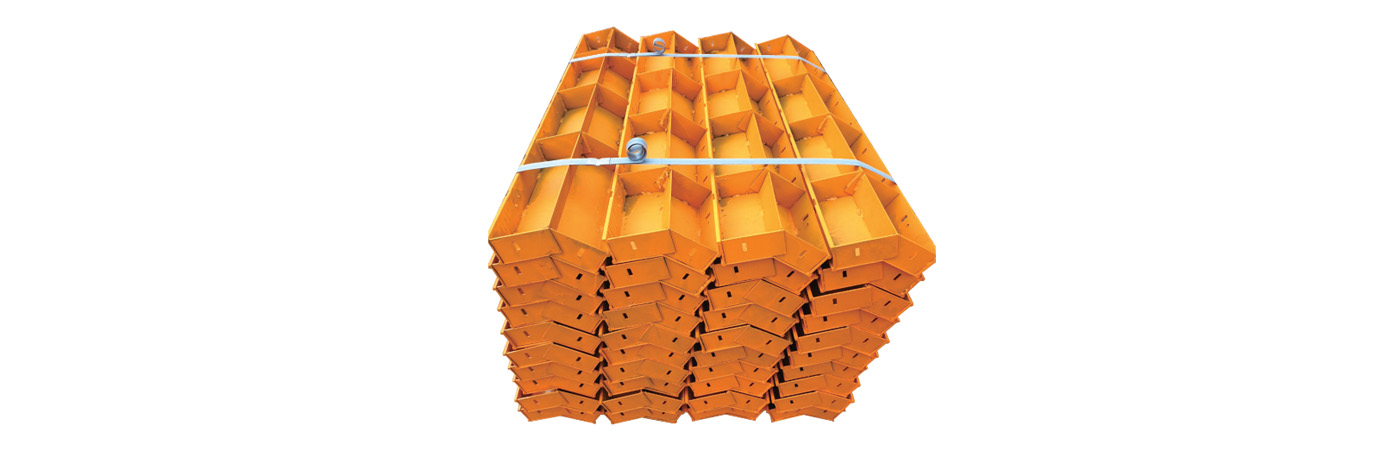

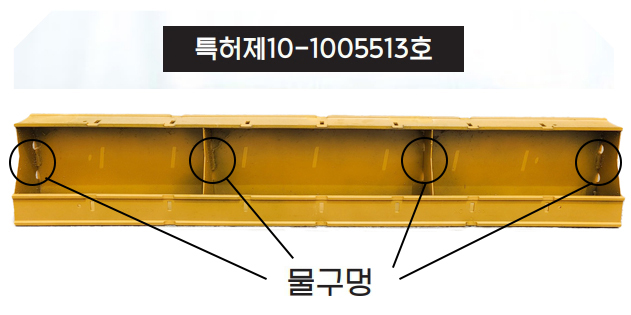

헌치폼HAUNCH PANEL

배수로 공사나 박스 구조물 등에서 수직과 수평이 만나는 모서리 부분을 경사지게 덧대어 보강하기 위해 설치됩니다.

각도인코너IN-CORNER

벽면과 벽면이 꺽이는 부분의 안쪽에 웨지핀 연결을 쉽게 합니다.각도조절이 가능하여 다양한 방면에 사용 됩니다.

좌우 스크롤을 하여주십시오.

A(mm)	B(mm)	L(mm) 1200씨리즈	L(mm) 900씨리즈	L(mm) 600씨리즈
100	100	1,200	900	600
100	200	1,200	900	600
150	150	1,200	900	600
150	200	1,200	900	600

규격 외 제품 별도 주문제작 가능

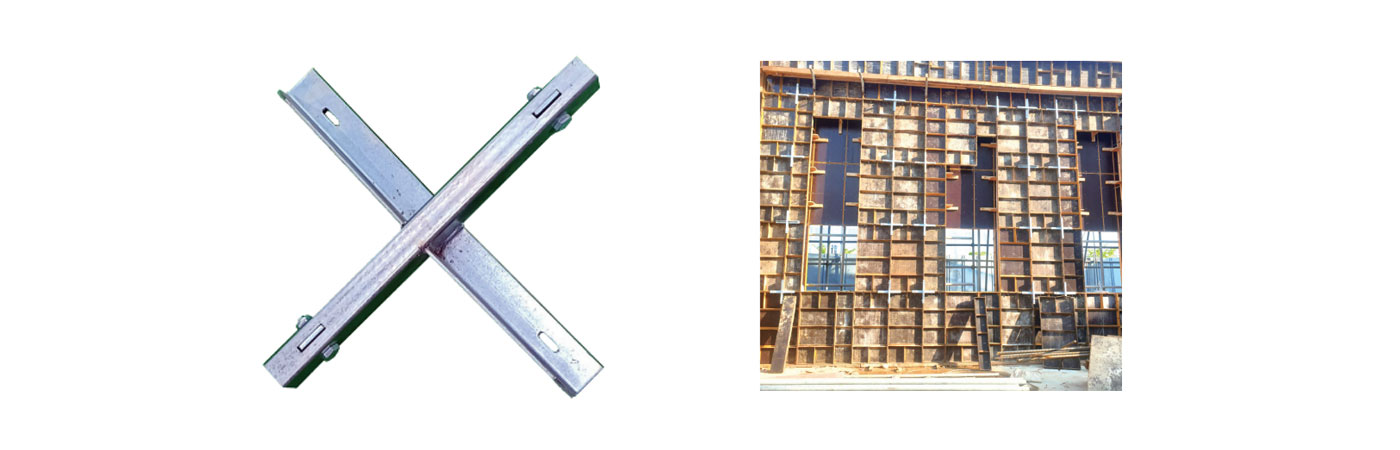

십자조인트

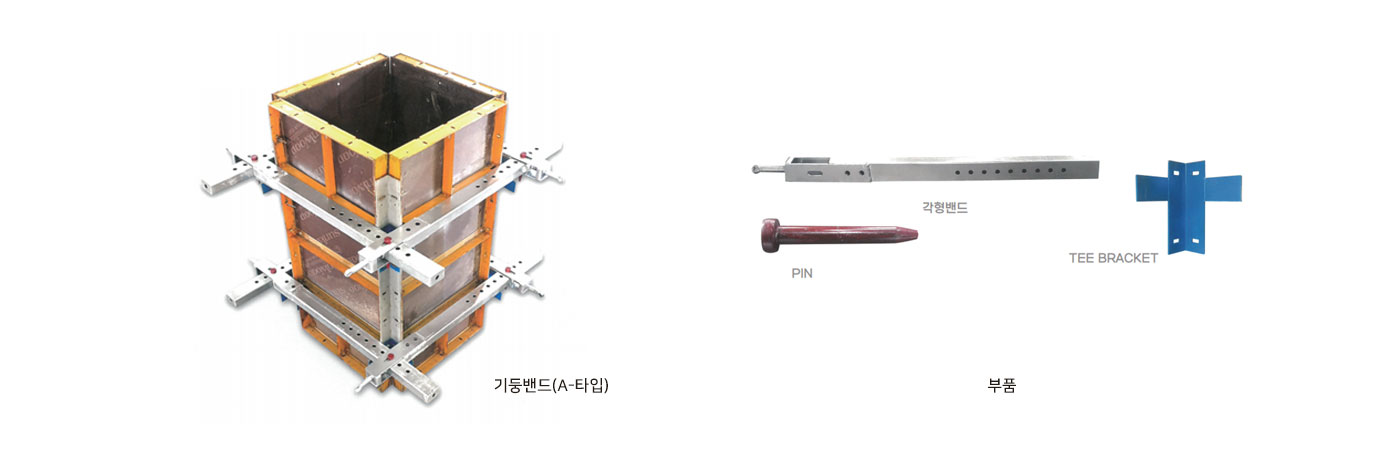

기둥밴드(A-타입) / 부품

좌우 스크롤을 하여주십시오.

CODE NO	COL SIZE	SIZE	중량(kg)
BOA-01	450~1,000mm	각 BAND : 75 x 1,250	9.5
		TEE BRACKET : 200H	1.0
		D형 PIN : Ø16 x 12EA	0.5
BOA-02	1,000~1,500mm	각 BAND : 100 x 1,750	14.5
		TEE BRACKET : 200H	1.0
		D형 PIN : Ø16 x 12EA	0.5

안전난간대 브라켓

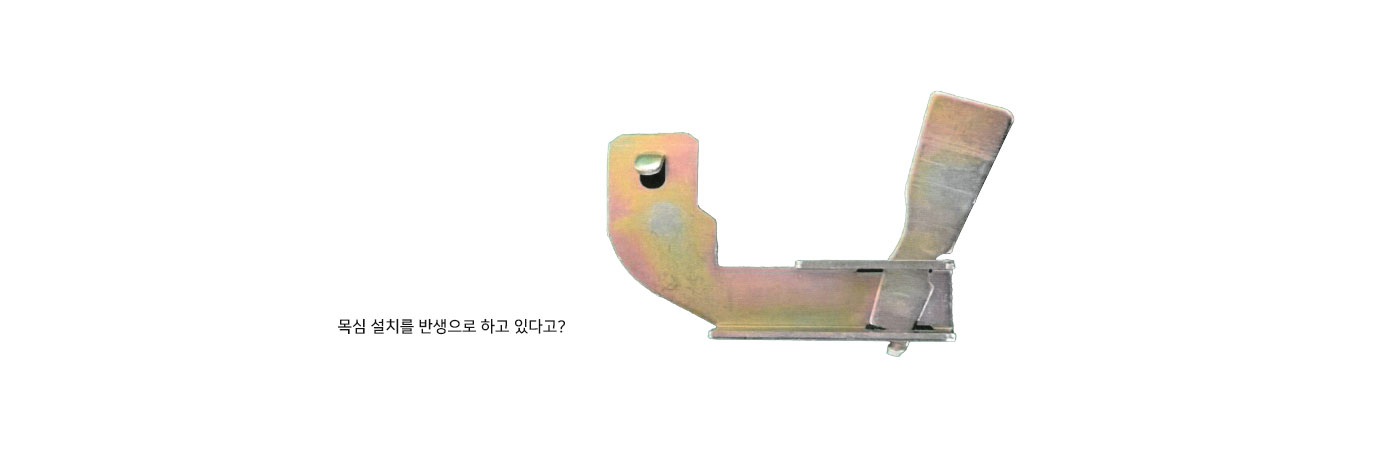

보강대 브라켓

거푸집 해체 시 보강대 브라켓을 먼저 해체하므로 목재 파손이 감소합니다.
원터치 방식으로 반생으로 묶고 자르는 비생산적인 작업을 탈피합니다.

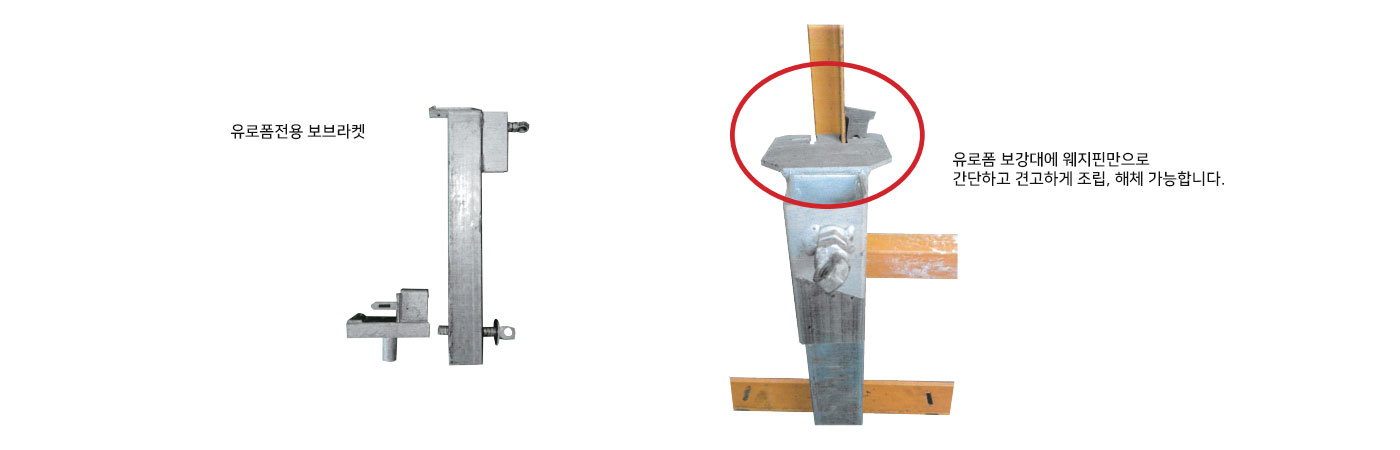

유로폼전용 보브라켓

못을 사용하지 않고 웨지핀 만으로 조립, 해체합니다.
일체형으로 별도의 부품은 불필요합니다.
작업 효율성 향상으로 인건비가 대폭 감소합니다.

파이프서포트

PIPE SUPPORT

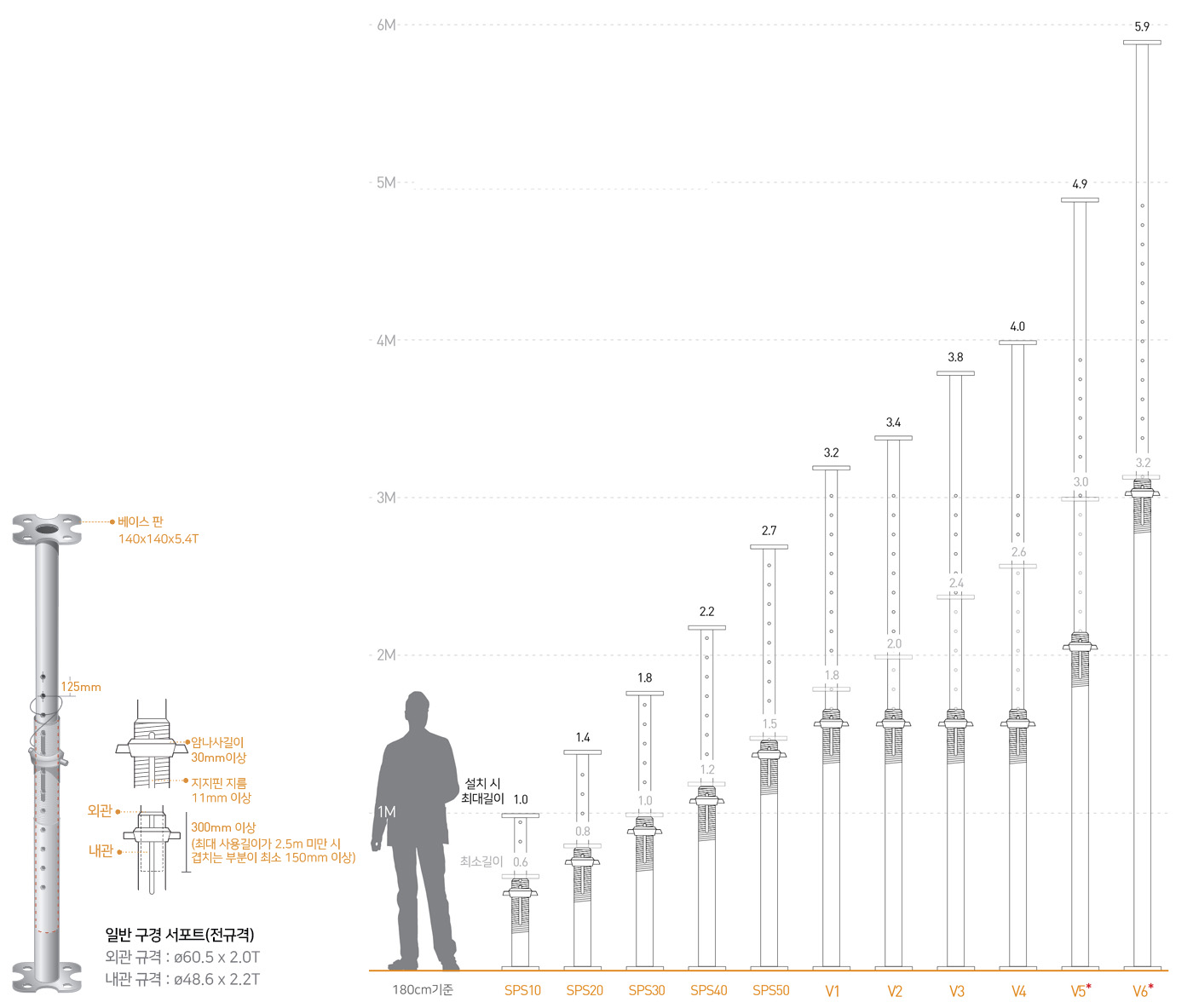

파이프서포트 (강관지지대)PIPE SUPPORT

좌우 스크롤을 하여주십시오.

품목 (일반 구경)	외관 (Ø60.5 x 2.0T)	내관 (Ø48.6 x 2.2T)	길이(m)			중량(kg)	밴딩단위(ea)
품목 (일반 구경)	외관 (Ø60.5 x 2.0T)	내관 (Ø48.6 x 2.2T)	최소	최대	겹치는 부분	중량(kg)	밴딩단위(ea)
SPS10	0.6	0.6	0.6	1.0	0.2	5.5	50
SPS20	0.8	0.8	0.8	1.4	0.2	6.0	50
SPS30	1.0	1.0	1.0	1.8	0.2	7.0	50
SPS40 (VO)	1.2	1.2	1.2	2.2	0.2	8.5	50
SPS50	1.5	1.5	1.5	2.7	0.3	9.5	50
V1	1.7	1.8	1.8	3.2	0.3	11.0	50
V2	1.7	2.0	2.0	3.4	0.3	12.0	50
V3	1.7	2.4	2.4	3.8	0.3	13.0	50
V4	1.7	2.6	2.6	4.0	0.3	14.0	50
